玻璃雙門門禁系統安裝工程解決方案

        門禁系統，在智能建筑領域，意為Access Control System，簡稱ACS。指“門”的禁止權限，是對“門"的戒備防范。這里的“門”，廣義來說，包括能夠通行的各種通道，包括人通行的門，車輛通行的門等，門禁系統早已超越了單純的門道及鑰匙管理，它已經逐漸發展成為一套完整的出入管理系統。它在工作環境安全、人事考勤管理等行政管理工作中發揮著較大的作用。

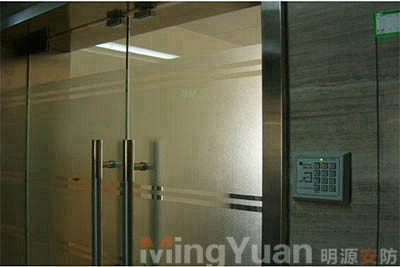

       玻璃雙門門禁系統是在單門的基礎上添加電插鎖而形成的，其作用同樣是以預防損失、預防犯罪為主要目的，在對出入口通道進行管制的范圍比玻璃門單門大

        為了企業、工廠、單位以預防損失、預防犯罪為主要目的，更好地實現對本單位人員和外來訪客出入口通道順暢方便、安全管理，根據企業用戶實際需要，我司派工程師到企業、工廠、單位進行實地現場勘查，充分考慮客戶經濟性、實用性、可靠性，安全性、先進性、簡易性，經過慎密實地現場勘查后，制定一套投資合理、高效、先進的門禁系統方案，滿足所有員工能快速的進出控制門，記錄所有出入的詳細情況，監督上班時間員工是否私自離開工作崗位，防止未經許可的人貿然闖入辦公室，實現門、通道有效安全管理體系。

一、門禁控制器：門禁系統的核心部分，相當于計算機的CPU，它負責整個系統輸入、輸出信息的處理和儲存，控制等等，按照控制器和管理電腦的通訊方式分為：RS485聯網型門禁控制器、TCP/IP網絡型門禁控制器和不聯網門禁控制器

1、不聯網門禁控制器優點：價格便宜，安裝維護簡單  不聯網門禁控制器缺點：不能查看記錄，不適合人數量多于50或者人員經常流動（指經常有人入職和離職）的地方，也不適合門數量多于5的工程。

2、485聯網門禁控制器優點：可以和電腦進行通訊的門禁類型，直接使用軟件進行管理，包括卡和事件控制。所以有管理方便、控制集中、可以查看記錄、對記錄進行分析處理以用于其它目的，可以進行考勤等增值服務。適合人多、流動性大、門多的工程。培訓簡單。485聯網門禁控制器缺點：價格比較高、安裝維護難度大

3、TCP/IP網絡門禁控制器優點：除具有485門禁聯網的全部優點以外，還具有速度更快，安裝更簡單，聯網數量更大，可以跨地域或者跨城聯網 TCP/IP網絡門禁控制器缺點：設備價格高，需要有電腦網絡知識。適合安裝在大項目、人數量多、對速度有要求、跨地域的工程.

                                                                             單門門禁系統安裝簡易圖

二、身份識別單元：身份識別單元部分是門禁系統的重要組成部分，起到對通行人員的身份進行識別和確認的作用，實現身份識別的方式和種類很多，主要有：人員編碼識別、生物特征識別、物品編碼識別。

1、人員編碼識別：普通鍵盤、亂序鍵盤、條碼卡、磁卡、IC卡、感應卡；

2、生物特征識別：指紋、人臉、掌型、眼底紋、虹膜、靜脈、語音、簽字、步態等

3、物品編碼識別：條碼、ESA標簽、二維碼等

三、電插鎖： 電插鎖是一種電子控制鎖具，通過電流的通斷驅動“鎖舌”的伸出或縮回以達到鎖門或開門的功能，關門開門功能的實現需要與“片”配合才能實現；電插鎖有兩種類型，通電開鎖和斷電開鎖兩種，即前者通電時的狀態是鎖舌在里面即開門狀態，后者反之。不過一般情況下消防有要求用斷電開門，以保證火災發生時門可以自動打開。

四、電源箱：門禁電源分為普通和后備式兩種，門禁專用后備電源是專指帶有蓄電池的門禁電源，門禁系統一般都選用較穩定的線性電源

五、門禁閉門器：閉門器是現代液壓閉門器的簡稱，它不同于傳統的閉門器，是通過對閉門器中的液體進行節流來達到緩沖作用；液壓閉門器設計思想的核心在于實現對關門過程的控制，使關門過程的各種功能指標能夠按照人的需要進行調節；閉門器的意義不僅在于將門自動關閉，還能夠保護門框和門體平穩關閉。

六、門禁按鈕開關：按鈕開關是指利用按鈕推動傳動機構，使動觸點與靜觸點按通或斷開并實現電路換接的開；在門禁系統自動控制電路中，用于手動發出控制信號以控制接觸器、繼電器。

門禁指紋機	電插鎖	電插鎖配件

電源箱	門禁閉門器	開關

      根據甲方的要求，依據現場實際情況以及設計圖紙，我公司組織派遣具有豐富施工經驗和組織指揮能力的人員進行施工管理，對工程的施工、管理、交付及服務進行全過程的質量管理和控制，恪守本公司的質量方針和質量目標，按照環境保護措施ISO14001的標準及安全生產OHSMS18001的標準進行嚴格管理，保證本項目工程質量等級達到國家及有關施工驗收的合格標準。

有關的國家及部頒施工標準及驗收技術規范：

 1.《國際綜合布線標準》   ISO/IEC11801

 2．《民用建筑電氣設計規范》JGJ/T 16-92

3．《中華人民共和國安全防范行業標準》 GA/T74-94

4．《中華人民共和國公共安全行業標準》 GA/T70-94

、GA/T75-94《安全防范工程程序與要求》

6、GA308-2001《安全防范系統驗收規范》； 《中國建筑電氣設計規范》

 一、 玻璃門安裝磁力鎖注意事項：

     1、無框玻璃門與門框之間的間距不低于 4mm。

     2、配件包中的橡膠墊圈必須安裝在 U 型支架與吸板之間，絕對不可以省略不裝，橡膠墊圈能在關門時緩沖鎖體與吸板 之間的撞擊，平衡兩者之間的接觸。

    3、安裝吸板時，固定吸板的螺絲不能上得過緊，這樣能讓橡膠墊圈保持適當的彈性，保證吸板能跟隨鎖體的吸盤自動調整到最佳位置，保證兩者的緊密結合，從而發揮磁力鎖最大的吸力。

  二、設備安裝及綜合布線注意事項：

     1、讀卡器、指紋機、人臉識別機，安裝時應距地面1.4m左右，距門邊框30cm～50cm

     2、門禁讀卡器接線截面積≥0.22平方毫米，五類網線、超五類網線均可。

     3、讀卡器到控制器的距離要小于 100 米建議在80 米以內 ，對于485的控制器，電腦和其他控制器串連的總線長度建議在800 米以內，對于TCP/IP的控制器，控制器到交換機的距離在100米內

    4、220V交流電源線必須使用3×1.0mm2(或1.0以上)線，請注意一定要接地

    5、電鎖線必須使用2×0.5mm2 (或以上的線)，當布線距離超過100m還要加粗

    6、485通訊線必須使用屏蔽雙絞線2×0.5mm2 (或以上的線)

    7、TCP/IP通訊線必須用網線

    8、讀卡器通訊線必須使用六芯屏蔽雙絞線6×0.5mm2 (或以上的線)

    9、按鈕門磁可用網線或其它線

培訓目的：使操作員熟練掌握門禁系統管理軟件的操作和維護，保證門禁系統系統的正常運行，并充分利用門禁系統的原理，提高運行維護水平和工作效率，保障企業門禁系統設備的正常運行，管理人員：能夠對企業內所有用 戶進行權限及安全設置維護； 操作人員：能夠很熟練的掌握門禁系統硬件管理界面的操作使用； 維護工作人員：能熟練地掌握包括人機通信在內的軟件及硬件操作和維護工作技能，并能及時排除一般的設備故障。

培訓對象：培訓對象為企業內所有與該系統管理、操作使用以及日常性維護相關人員。

培訓內容：門禁系統發展歷史、門禁系統設備介紹、門禁系統軟件的操作使用、門禁系統日常性維護。

培訓時間：培訓時間由甲方和乙方商量后根據工程建設計劃確定。

品牌合作商：

    1、 為了保證產品的高可靠性和先進性，我公司安裝的產品均選用國內或國際優質品牌產品

    2、  本公司安裝的產品自銷售之日起，十五日內，整機出現故障，您可以選擇修理或換貨。

    3、 產品保修期為十二個月，在保修期內我公司將免費維修和更換屬質量原因造成的零部件，保修期外零部件的損壞，提供的配件只收成本費。

   4、 保修期內或保修期外如設備出現故障，我公司技術人員將在3小時內到達現場，正常情況下在24小時內修復故障。

   5、 在產品維修過程，在24小時內無法修復故障，為不影響用戶使用，我公司將免費提供備機或代用備機使用。

   6、24小時在線服務，技術支持電話：18925706339。

非免費維修范圍

   1、未按說明書的要求操作所引起的人為損壞

   2、不可抗拒力（如雷擊、火災、水災等自然災害）造成的故障或損壞

   3、擅自修理、改裝、加裝所引起的損壞

   4、無生產日期標簽或標簽涂污無法辨認
